TIA 568C

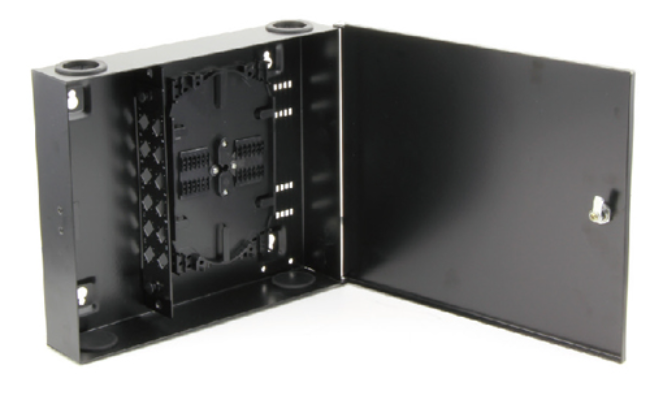

> 用于光缆的固定，保护，以及光链路的分配。
> 可用螺丝安装于墙壁上，外观美观小巧，箱体门上配备锁具保证通信系统安全。
> 光纤配线架为全封闭防尘结构，可保护连接点免受灰尘造成的衰减。
> 光纤配线架内包含耦合器安装板及光纤熔纤盘结构，耦合器安装板为免工具卡扣螺丝安装，熔纤盘为可堆叠设计，施工安装方便快速。
|
典型参数 |
指标 |
|
外观尺寸 |
(W)275*(L)225*(H)50mm |
|
材质 |
冷轧钢板喷塑（黑色） |
|
进线方式 |
配线箱左右上下各有一个防水垫圈直径14mm 进线孔 |
|
开门方式 |
正面左向单开门 |
|
*大开门角度 |
110 度 |
|
进线光缆数量 |
2-4 根 |
|
配线方式 |
正面视图，配线箱左侧熔接光纤，右侧连接光纤跳线 |
|
配件 |
12 位SC(LC 双工) 耦合器安装板*1，12 芯光纤熔纤盘*1 |
|
可选配配件 |
增加12 芯光纤熔接盘*1 |
|
典型熔接芯数 |
12 芯 |
|
光纤接口类型 |
标配支持SC(LC 双工) 光纤耦合器, 如需连接ST(FC) 耦合器，可选配配套的12 位ST(FC) 耦合器安装板*1 |
